Не так давно у меня случилась беда — сгорел силиконовый нагреватель стола 3d принтера от фирмы Keenovo. Вернее не то чтобы совсем сгорел — грел исправно, но при этом жутко вонял и внутри образовалась обгоревшая область. В общем в итоге я не стал искушать судьбу и заменил его на другой, но уже китайский noname. Сегодня занимался калибровкой ну и решил выложить результаты.
В общем новая силиконовая грелка) если кому интересно продаётся тут. По характеристикам она идентична старой грелку от Keenovo, но качество заметно хуже в связи с чем я конечно ожидал всяческих неожиданностей и после установки решил провести калибровку.
Заявлено, что грелка оснащена терморезистором NTC 100К 3950.

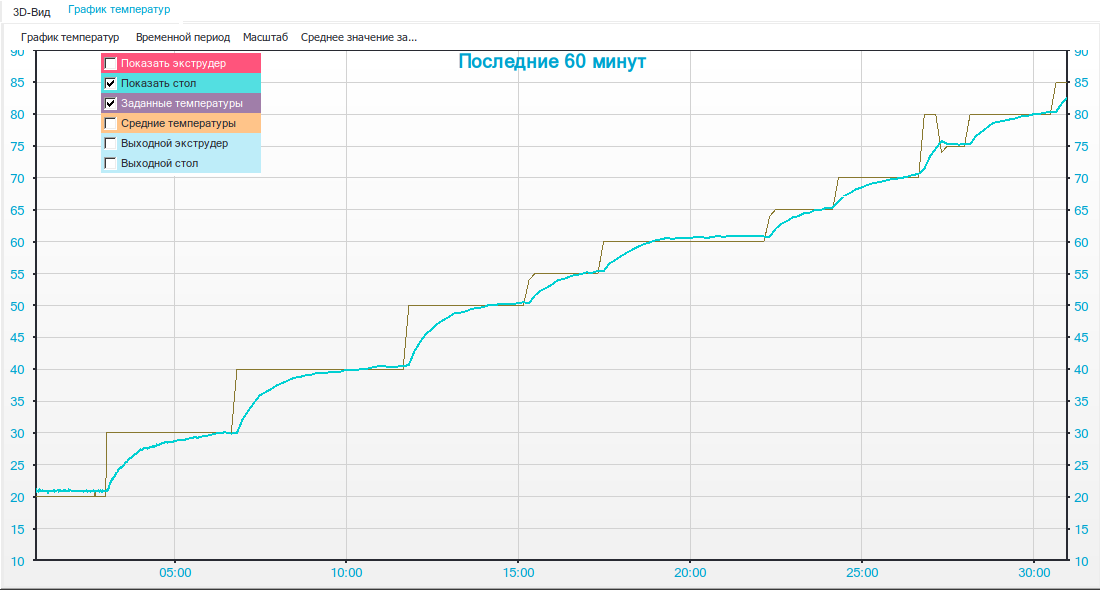

Алгоритм калибровки я тут приводить не буду — про него уже написано достаточно. Например вот в этой статье на 3D today. В общем сидел час с лишним ступеньками повышая температуру через Repetier-Host, брал из него значения АЦП, потом измерял температуру поверхности китайским пирометром и заносил всё в таблицу.
Заметна кстати, что PID не очень хорошо настроен — значения слегка «вылетают» за ступеньку.

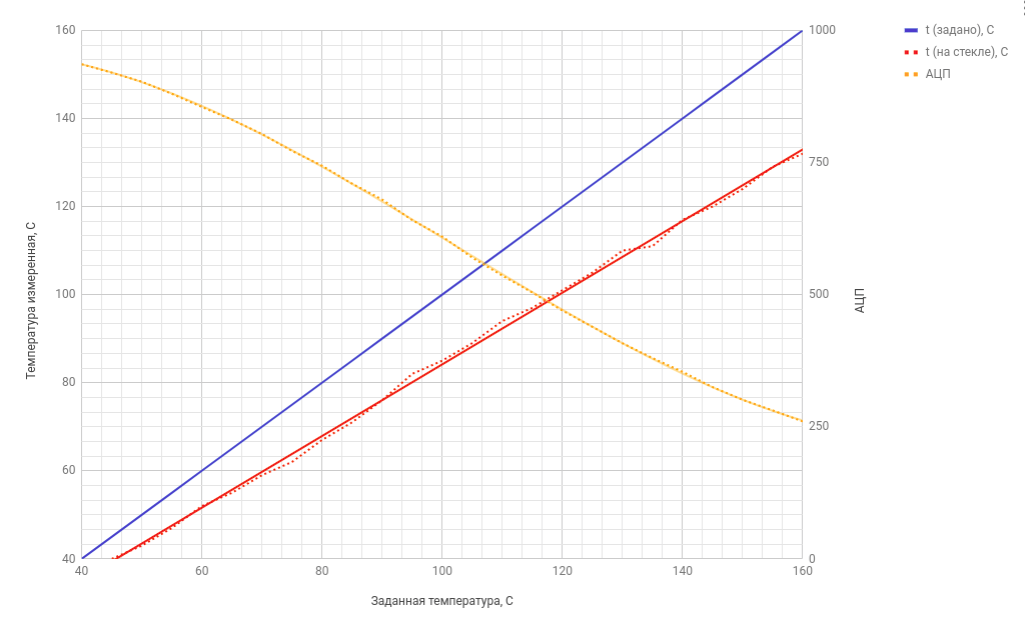

В итоге после всех замеров получил вот такой график:
Максимальное расхождение температуры на стекле и на термодатчике — 26 градусов. Многовато конечно, но боле-менее. У старой грелки Keenovo максимальная разница была 15 градусов, но она была приклеена на свой термоскотч, а новую я приклеил на высокотемпературный герметик. Видимо он таки оказывает некоторое термосопротивление, хотя может и сама грелка не такая качественная.
Аналогичную процедуру я в своё время проделывал с оригинальной грелкой от Keenovo, поэтому появилась возможность сравнить результаты.

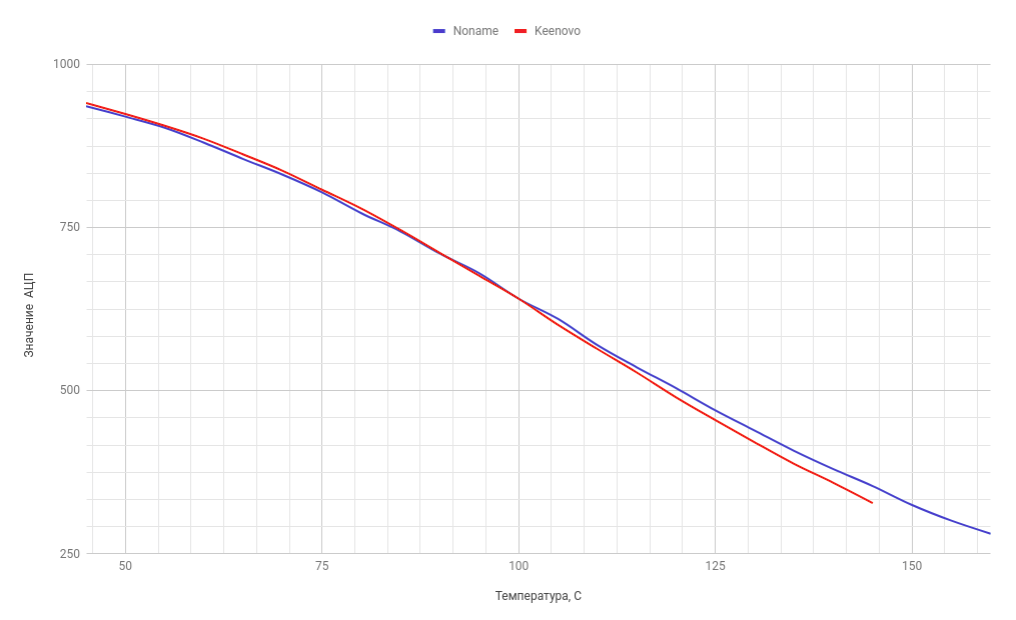

Довольно неожиданно результаты оказались практически идентичными — максимальное расходжение (ближе к высоким значениям температуры) получились около 8 процентов. Хотя с другой стороны почему неожиданно? Идентичный терморезистор даёт идентичные значения. Видимо из-за невысокого качества грелки ожидал худшего.
В общем итого — грелку можно брать — хоть и тонкие провода и чорт его знает кто производитель, но исправно греет и выдаёт вполне адекватные значения температуры.
